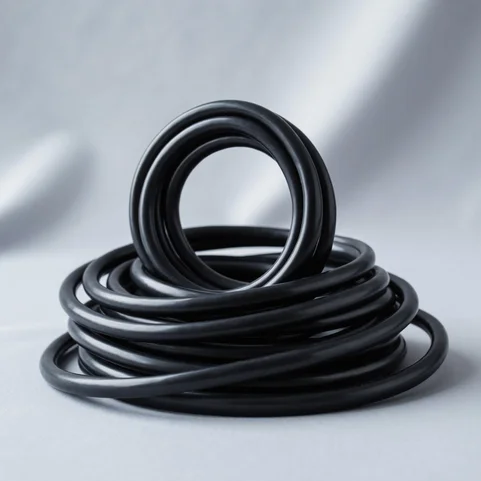

Бронированный кабель — шнур, который отличает наиболее высокая прочность к давящим, скручивающим, иным нагрузкам. Благодаря защите броней провод справляется со сложными условиями эксплуатации.
Купить бронированный кабель по оптовой цене в Москве можно в ЭтерноПром. Организуем оперативную доставку кабельной продукции любыми курьерскими службами или нашими автомобилями. Для заказа, рекомендации обращайтесь на moscow@eternoprom.ru или по +7 (499) 226-23-25.
Выпуск и сортамент кабеля с броней
Металлоизделия изготавливают с медными жилами (лучшие показатели проводимости), алюминиевыми жилами (маркируют А — первая литера). В маркировке указывают сырье, особенности исполнения. Пример: ВБбШвнг — образец с поливинилхлоридной изоляцией (В), бронированный стальными лентами с цинковым слоем (Б), без подушки (б), с противопожарной композитной оболочкой (Шв). Последние литеры говорят о том, что модель негорючая.
Маркировка бронирования: Бл — защитные слои из пряжи, ПВХ, две ленты стали (вариант для наиболее сложных условий), Бв — подушка, ленточная стальная броня. КлШп — шланг из полиэтилена, проволочное бронирование (повышенная стойкость к растягивающим усилиям). БГ — несколько лент стали, Кл — ПВХ слой, проволочное бронирование. Бп — слой полиэтилена, две ленты из стали.
| Типы | · контрольный, силовой кабель |
| Число жил | · много- (до 61), одножильный кабель · сегментные образцы (сегменты соединены изоляционными прослойками) |
| Необязательный элемент | · осевой прут, канат (стеклопластик, сталь) |
| Сырье оболочек | · алюминиевые, стальные, медные сплавы · полимеры, эластомеры, полиэтилен, резина |
| Бронирование | · одиночное, двойное · ленточное, проволочное, из гофроленты |
| Изоляционный слой | · полиэтиленовая, ПВХ изоляция · бумажная изоляция |
| Марки | · КВБбШв, ААП2л, ЦААПл · КРВБ, СП, ЦСПГ |
| Монтаж | · подземная прокладка · наружная прокладка |
Бронированные образцы должны отвечать общим требованиям к кабельной металлопродукции, регламентируемым ГОСТ 1508, ГОСТ 18410. Пример: длина силовых моделей должна составлять от 200-450 м, напряжение — 1-35 кВ, сечение 1-4 жил — 10-800 мм2.
Качества бронированной кабельной продукции
Главный показатель — повышенная механическая прочность. Металлоизделия выдерживают давление, удары, вибрации, разрывные, сгибающие, иные нагрузки. Их не повреждают насекомые, птицы, грызуны. Прочие качества:
- термостойкость, морозоустойчивость;
- не токсичность;
- противокоррозионная, биологическая, химическая стойкость;
- надежность;
- стабильность показателей сопротивления;
- устойчивость к движению грунта, прочим движущим действиям;
- пожаробезопасность, взрывобезопасность.
Бронирование снижает гибкость провода. Он не подходит для создания магистралей с множеством изгибов, поворотов. Металлопродукция справляется с растягивающими воздействиями. Но для сохранения целостности, располагать ее нужно небольшими волнами, не внатяжку.
Применение провода с бронированным слоем
Материал предназначен для службы в сложных условиях — тех, которые разрушат небронированные образцы. Зоны, объекты использования:
- стройплощадки;
- объекты прибрежных участков;
- высоковольтные генераторные, трансформаторные установки;
- эстакады, мосты, автострады;
- коллекторы, шахты, тоннели;
- городские магистрали (гражданские, промышленные здания, инфраструктурные линии).
FAQ
Требуется ли дополнительная защита?
Нет, если провод будет размещен под землей. При наружном монтаже, можно использовать, например, лотки, трубы.
Можно ли разрезать металлоизделие?
Да, но понадобится снимать бронирующий, экранирующий, прочие толстые слои. Для предупреждения повреждений, заказывайте резку в ЭтерноПром.
Допустимо ли пересечение с другими кабелями по ПУЭ?
Пересечение нежелательно. Если избежать его нельзя, рекомендовано отделение шнуров футлярами, коробами.
